金属導体の電気抵抗は、温度によって変化します。この性質を利用し高純度の白金抵抗線が温度変化に対して、電気抵抗が,一定に変化するという性質を利用した製品です。他の温度センサーに比べて高感度・高精度の測温をおこなうことができます。
|
■使用上の注意
|
※
|
白金測温抵抗体は、温度を正しく測定するために、使用状況に応じて、耐熱・耐蝕等を考慮し、素子および保護管の選定・構造に十分留意する必要があります。
|

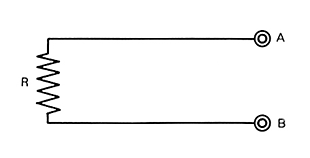

2導線式
|
|
測温抵抗体素子の両端にそれぞれ1本の導線を接続した形式ですが導線抵抗の影響を受けるため、高精度測定を必要とする場合には適しておりません（A級およびシース抵抗体規格JIS・C1606-1989には適用しません）。
|
|
|
3導線式
|
|
測温抵抗体素子の一端に2本、他の一端に1本の導線を接続した形式で、導線抵抗の影響を除却し、工業用では*も多く用いられ、また信頼性の高い計測方法です。
|
|
|
4導線式
|
|
測温抵抗体素子の両端に、それぞれ2本の導線を接続した形式で、導線抵抗の影響を除却し、特に高精度の計測を必要とする場合に適しています。
|
|
|
※Ｒは抵抗体素子を、AおよびBは、端子記号を示します。
|
|
|
白金測温抵抗対の規定 （JIS C1604-1989より）
|
|
■ 規準抵抗素子のR100/R0値
|
記号
|
R100/R0値
|
|
Pt100
|
1.385 0
|
|
（JPt100）
|
1.391 6
|
|
|
■ 階級及び規定電流
|
階級
|
許容差
|
規定電流
|
|
A級
|
±（0.15＋0.002｜t｜）
|
1mA・2mA
|
|
B級
|
±（0.3＋0.005｜t｜）
|
1mA・2mA・5mA
|
|
|
備考
1.R100は、100℃における抵抗素子の抵抗値。
2.R0は、0℃における抵抗素子の抵抗値。
参考
括弧書きのものは将来廃止する予定である。
|
|
備考
｜t｜は＋、－の記号に無関係な温度（℃）で示される測定温度である。
※5mAはA級には適用しない。
|
|
■ 使用温度区分
|
記号
|
区分
|
使用温度範囲
|
|
L
|
低温用
|
－200～＋100℃
|
|
M
|
中温用
|
0～350℃
|
|
H
|
高温用
|
0～650℃（1）
|
|
|
|
■ 温度に対する許容差
|
測定温度
|
許容差
|
|
A級
|
B級
|
|
－200
|
±0.55
|
±1.3
|
|
－100
|
±0.35
|
±0.8
|
|
0
|
±0.15
|
±0.3
|
|
100
|
±0.35
|
±0.8
|
|
200
|
±0.55
|
±1.3
|
|
300
|
±0.75
|
±1.8
|
|
400
|
±0.95
|
±2.3
|
|
500
|
±1.15
|
±2.8
|
|
600
|
±1.35
|
±3.3
|
|
650
|
±1.45
|
±3.6
|
|
|
■ 絶縁抵抗および耐電圧
使用温度
範囲の区分
|
試験
温度
|
絶縁
抵抗MΩ
|
試験
電圧V
|
|
低温用
|
－183℃
|
5
|
500
|
|
常温
|
10
|
500
|
|
100℃
|
5
|
500
|
|
中温用
|
常温
|
10
|
500
|
|
350℃
|
1
|
250
|
|
高温用
|
常温
|
10
|
500
|
|
650℃（2）
|
1
|
250
|
|
注（2） JPt100は、500℃とする。
|
|
|
|
シース形測温抵抗体 Pt100Ω at 0℃（JIS-C1606-1989）
|
|
|
|
シース測温抵抗体は、先端部の抵抗体素子と酸化マグネシア（Mgo）を充填したシースリード線とを接続した一体型の抵抗体で、従来の一般型測温抵抗体に比べ、空間部が無く、応答速度・耐振動性等過酷（カコク）な条件下でも、長寿命を保ち、広範囲に使用する事が出来ます。可撓性にもすぐれ、先端100㎜を除き、シース外径の3倍のRまで曲げる事が出来ます。
|
|
■ 標準仕様
|
項目
|
標準仕様
|
|
規格
|
PT100Ω（A級・B級）
|
|
使用温度範囲
|
－200℃～＋500℃
|
|
規定電流
|
1mA・2mA・5mA
|
|
抵抗素子数
|
1素子（シングル）・2素子（ダブル）
|
|
シース外径
|
3.2φ・4.8φ・6.4φ・8.0φ
|
|
シース材質
|
SuS―316
|
|
感温部長
|
*大70㎜
|
|
|
■ 絶縁抵抗および耐電圧
金属シースの
外径㎜
|
試験
温度
|
絶縁
抵抗MΩ
|
試験
電圧V
|
|
3.2
|
常温
|
5
|
250
|
|
4.8，6.4，8.0
|
5
|
500
|
|
|
■ 温度に対する許容差
|
階級
|
許容差
|
|
A級
|
±（0.15＋0.002｜t｜）
|
|
B級
|
±（0.3＋0.005｜t｜）
|
|
|
備考｜t｜は、＋、－の記号に無関係な温度（℃）で示される測定温度である。
|
|
測定温度
|
許容差（単位℃）
|
|
A級
|
B級
|
|
－200
|
±0.55
|
±1.3
|
|
－100
|
±0.35
|
±0.8
|
|
0
|
±0.15
|
±0.3
|
|
100
|
±0.35
|
±0.8
|
|
200
|
±0.55
|
±1.3
|
|
300
|
±0.75
|
±1.8
|
|
400
|
±0.95
|
±2.3
|
|
500
|
±1.15
|
±2.8
|
|
|
■ 絶縁抵抗および耐電圧
金属シースの
外径㎜
|
試験
温度
|
絶縁
抵抗MΩ
|
試験
電圧V
|
|
3.2
|
常温
|
5
|
250
|
|
4.8，6.4，8.0
|
5
|
500
|
|
■ 応答速度
※0℃より100℃中へ挿入
した時のt値（63.2％）
3.2φ 2秒以下
4.8φ 4 〃
6.4φ 6 〃
8.0φ 11 〃
|
|
|

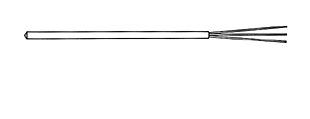

A型
|
|
エレメントを露出させ、防湿シールした基本的な形状です。
|
|
|
|
|

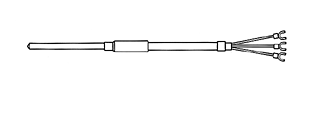

B型
|
|
エレメントと延長リード線をスリーヴ内で接続し、エポキシ系樹脂で密着 ※シース及び細管仕様に適した仕様
|
|
|
|

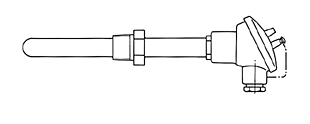

固定ニップル型
|
感温部の保護管外径を細くし、応答感度を良くした型式
※シース型に適した形式
|
|
|
|
E型
|
|
エレメントと延長リード線を、コネクター接続・エレメントと延長リード線の着脱可能
|
|
|
|

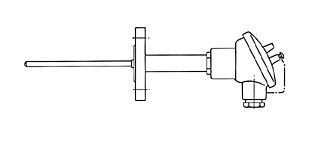

固定フランジ型
|
感度部の保護管外径を細くし、応答感度を良くした型式
|
|
|
|
|
|
固定フランジ型
|
感温部の保護管外径を細くし、応答感度を良くした型式
※シース型に適した形式
|
|
|
|
|
防じん型（リードの取出口が一ヶ所）
.
|
|
※1素子・2素子共通に使用
|
|
|
|
防じん型（両口端子）
リードの取出口が左右2ヶ所
|
|
※2素子用に使用
|
|
|
|
|
摺動フランジ
|
|
※取付寸法位置が任意に設定できるが、炉内圧がある場合には適しません。
|
|
|
|
コンプレッションフィッティング
|
|
※取付寸法位置が任意に設定できるが、炉内圧がある場合は注意を要す。
|
|
|
|
摺動ニップル
|
|
※センサー部を回転させずに取付が可能。ただし、炉内圧がある場合は注意を要す。
|
|
|
|
圧接式
|
|
※バヨネットキャップおよびスプリングを取付け、圧接構造にした製品。
|
|
|
|
|
被覆仕様
|
色別
|
公称仕上り外径
|
芯線構成
|
|
ビニール
|
黒
|
6.5φ
|
20/0.18
|
|
ビニール
|
灰
|
5.0φ
|
12/0.18
|
|
シリコン
|
白
|
7.0φ
|
20/0.18
|
|
シリコン
|
〃
|
7.0φ
|
12/0.18
|
|
シリコン
|
灰
|
4.0φ
|
30/0.08
|
|
ガラス編組＋外SuSシールド
|
―
|
5.0φ
|
20/0.18
|
|
シリコン＋外SuSシールド
|
―
|
5.0φ
|
20/0.18
|
|
ビニール＋内銅シールド
|
灰
|
7.0φ
|
20/0.18
|
|
フッ素樹脂
|
灰
|
4.0φ
|
7/0.26
|
|
■ ニップル
|
呼び径（インチ）
|
標準適用保護管外径（φ）
|
材質
|
|
G（PF）・R（RT）1/8B
|
1.0～6.4
|
SuS-304
|
|
G（PF）・R（RT）1/4B
|
1.0～8.0
|
|
G（PF）・R（RT）3/8B
|
1.0～10.0
|
|
G（PF）・R（RT）1/2B
|
3.2～12.0
|
|
G（PF）・R（RT）3/4B
|
3.2～18.0
|
|
G（PF）・R（RT）1B
|
3.2～22.0
|
|
|
|
■ フランジ JIS 5㎏/cm2
|
呼び径
|
外径(D)
|
厚
(T)
|
(RF)
座厚(f)
|
(RF)
座径(G)
|
ボルト穴
|
ボルトの呼び
|
|
中心の円（C）
|
孔径(ff)
|
数
|
|
10A
|
3/8B
|
75
|
9
|
1
|
42
|
55
|
12
|
4
|
M10
|
|
15A
|
1/2B
|
80
|
9
|
1
|
48
|
60
|
12
|
4
|
M10
|
|
20A
|
3/4B
|
85
|
10
|
1
|
52
|
65
|
12
|
4
|
M10
|
|
25A
|
1B
|
95
|
10
|
1
|
62
|
75
|
12
|
4
|
M10
|
|
32A
|
1 1/4B
|
115
|
12
|
2
|
72
|
90
|
15
|
4
|
M12
|
|
40A
|
1 1/2B
|
120
|
12
|
2
|
78
|
95
|
15
|
4
|
M12
|
|
50A
|
2B
|
130
|
14
|
2
|
88
|
105
|
15
|
4
|
M12
|
|
65A
|
2 1/2B
|
155
|
14
|
2
|
112
|
130
|
15
|
4
|
M12
|
|
80A
|
3B
|
180
|
14
|
2
|
125
|
145
|
19
|
4
|
M16
|
|
■ フランジ JIS 10㎏/cm2
|
呼び径
|
外径(D)
|
厚
(T)
|
(RF)
座厚(f)
|
(RF)
座径(G)
|
ボルト穴
|
ボルトの呼び
|
|
中心の円（C）
|
孔径(ff)
|
数
|
|
10A
|
3/8B
|
90
|
12
|
1
|
48
|
65
|
15
|
4
|
M12
|
|
15A
|
1/2B
|
95
|
12
|
1
|
52
|
70
|
15
|
4
|
M12
|
|
20A
|
3/4B
|
100
|
14
|
1
|
58
|
75
|
15
|
4
|
M12
|
|
25A
|
1B
|
125
|
14
|
1
|
70
|
90
|
19
|
4
|
M16
|
|
32A
|
1 1/4B
|
135
|
16
|
2
|
80
|
100
|
19
|
4
|
M16
|
|
40A
|
1 1/2B
|
140
|
16
|
2
|
85
|
105
|
19
|
4
|
M16
|
|
50A
|
2B
|
155
|
16
|
2
|
100
|
120
|
19
|
4
|
M16
|
|
65A
|
2 1/2B
|
175
|
18
|
2
|
120
|
140
|
19
|
4
|
M16
|
|
80A
|
3B
|
185
|
18
|
2
|
130
|
150
|
19
|
4
|
M16
|
|
|
※標準在庫はSuS-304ですが、他の材質も製作いたします。.
|
■ コンプレッション フィッティング（CF）
|
呼び径
|
標準適用保護管外径（φ）
|
材質
|
|
G（PF）・R（RT）1/8B
|
0.5～6.4
|
SuS-304
|
|
G（PF）・R（RT）1/4B
|
1.0～8.0
|
|
G（PF）・R（RT）3/8B
|
1.0～13.0
|
|
G（PF）・R（RT）1/2B
|
1.0～15.0
|
|
G（PF）・R（RT）3/4B
|
4.8～22.0
|
|
G（PF）・R（RT）1B
|
4.8～27.0
|
|
|
※※CF内部のソロバン玉は、標準では黄銅です。他の材質での製造も可能です。
|
|
|
